Ao término deste tutorial teremos o um fluxo de processo de aquisição de suprimentos com o seguinte fluxo:



Fluxo previsto



Também criaremos um outro fluxo para cadastro de fornecedores:



Novo fluxo para cadastrar fornecedor

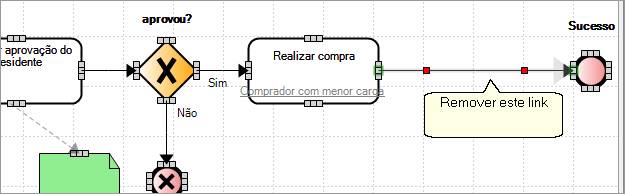

1. Remova o fluxo que sai da tarefa Realizar Compra



Remoção de link para introduzir uma decisão

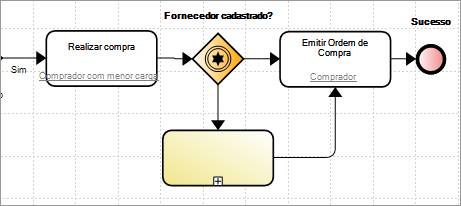

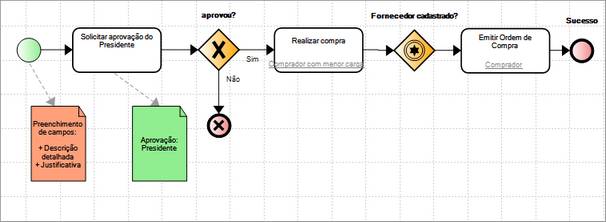

2. Adicione uma Decisão Exclusiva por Eventos e uma tarefa denominada Emitir Ordem de Compra conforme a figura abaixo:



Fluxo preliminar



3. Na janela Toolbox selecione o elemento Subprocesso



Elemento Subprocesso para inclusão no diagrama



4. Clique no diagrama para adicionar a chamada de Subprocesso e depois adicione dois fluxos da seguinte forma:



Resultado preliminar com inclusão do Subprocesso



Neste ponto precisamos incluir um novo Tipo de Subprocesso referente a outro fluxo que será invocado. Os próximos passos descrevem esta criação:

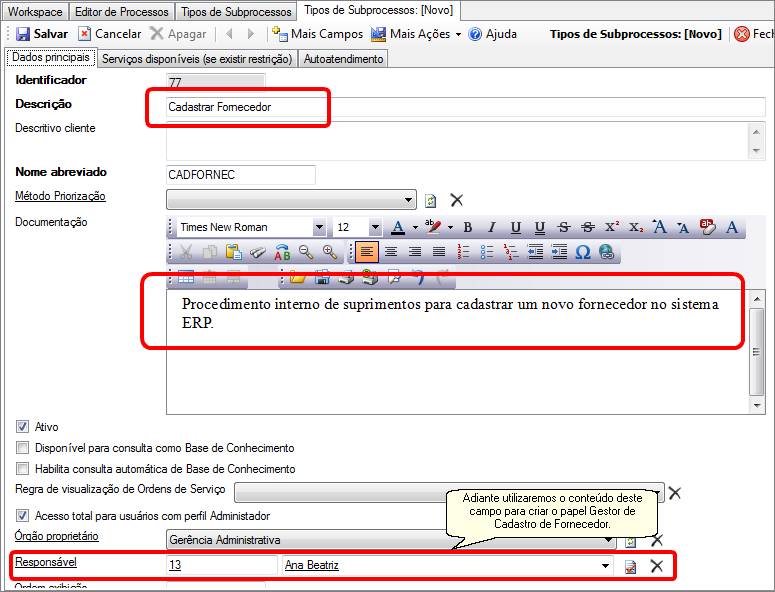

5. Acesse o cadastro de Tipos de Subprocessos e clique no botão Novo para incluir um novo registro



Cadastro do novo Subprocesso



Salve o registro acima e retorne ao Editor de Processos.

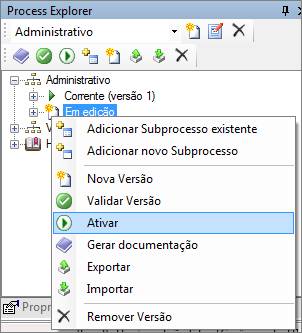

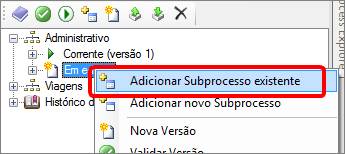

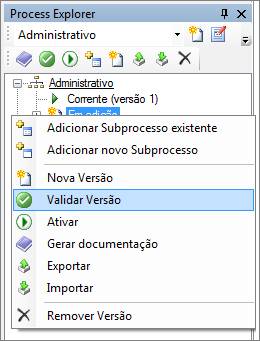

6. Na janela Process Explorer do Editor de Processos adicione o Subprocesso anterior utilizando o menu de contexto do item Em edição



Adicionar o subprocesso criado anteriormente





Após clicar em Adicionar Subprocesso existente será exibido o diálogo abaixo. Neste diálogo preencha o campo Tipo de Subprocesso com o valor Cadastrar Fornecedor. Veja  a figura abaixo:





Associação do subprocesso de cadastro de fornecedor

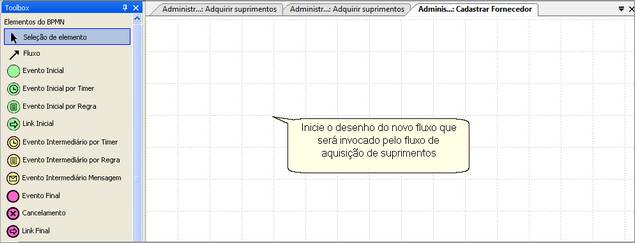

Após a inclusão podemos visualizar um diagrama vazio onde iniciaremos a construção do novo fluxo:



Novo fluxo de cadastro de fornecedores

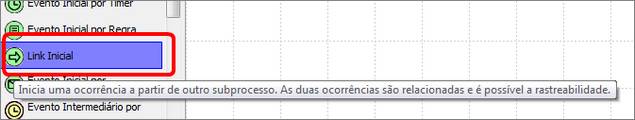

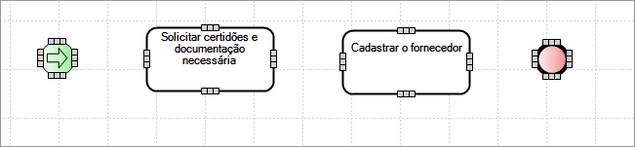

7. Na janela Toolbox selecione o elemento Link Inicial





8. Clique no diagrama de Cadastro de Fornecedores para incluir o Link Inicial:



Elementos adicionados ao novo subprocesso

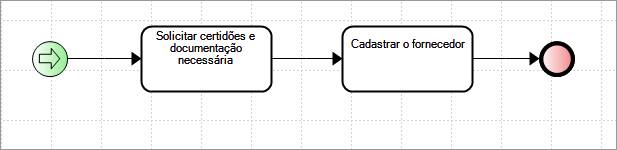

9. Adicione os fluxos no subprocesso Cadastrar Fornecedor



Subprocesso com fluxos configurados



10. Selecione o Link Incial e na janela de Propriedades faça as seguintes configurações:

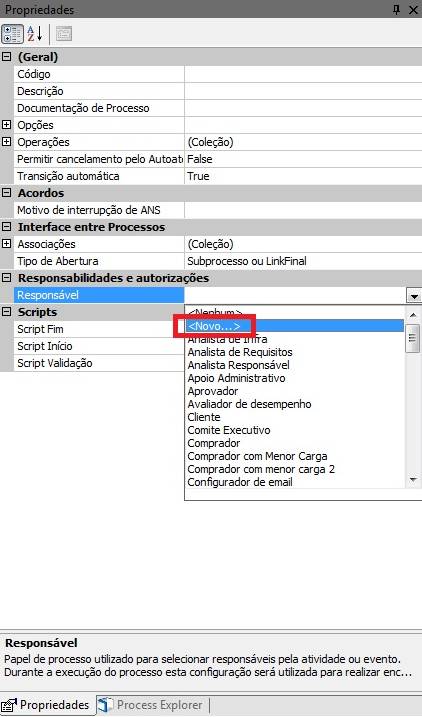

Para finalizar a configuração do Link Inicial vamos definir um novo papel denominado Gestor de Cadastro de Fornecedores. Vamos utilizar o próprio campo Responsável no iniciador para criar este papel. Neste campo selecione a opção <Novo...>



Criação de um papel a partir da janela de Propriedades

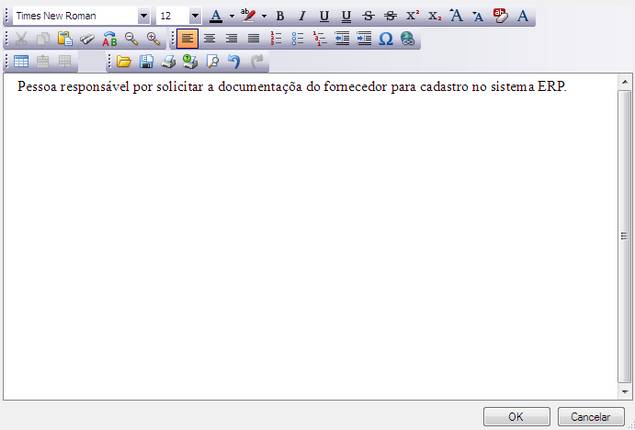

No cadastro exibido em sequência preencha as propriedades Nome e Referência:



Cadastro de Papéis

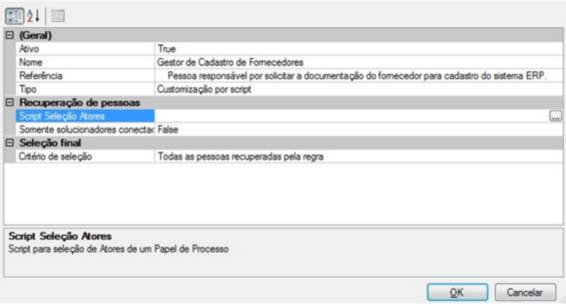

Feito como na imagem clique em OK, de volta ao cadastro no campo Tipo, selecione a opção "Customização por script":





Na propriedade Script Seleção Atores vamos implementar a seleção da pessoa responsável por este papel. Preencha o campo de script com o seguinte conteúdo:

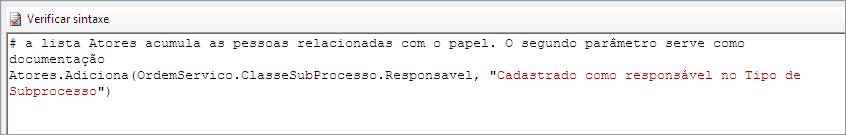

Script para seleção do responsável



Copie o conteúdo abaixo e cole no editor de script:



# a lista Atores acumula as pessoas relacionadas com o papel. O segundo parâmetro serve como documentação

Atores.Adiciona(OrdemServico.ClasseSubProcesso.Responsavel, "Cadastrado como responsável no Tipo de Subprocesso")



Confirme o diálogo e atribua o mesmo papel para todas as atividades do subprocesso de cadastro. Para facilitar esta manutenção selecione todas as Tarefas e o finalizador e edite a propriedade Responsável.



Atribuição de Responsável



Neste ponto foi finalizado o novo fluxo de Cadastro. Então vamos retornar ao Adquirir suprimentos e configurar a chamada para o fluxo de cadastro.

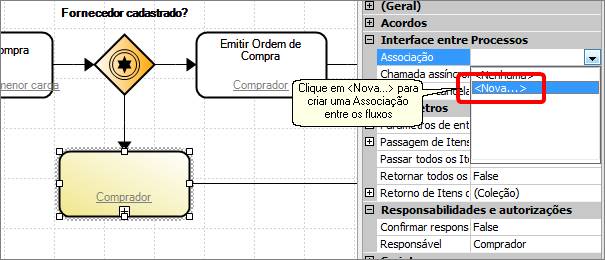

11. Retorne ao subprocesso Adquirir Suprimentos e selecione a nova associação:



Configuração da regra de associação entre os fluxos



Após selecionar o item <Nova...> será exibido o seguinte diálogo:



Cadastro de Associação entre os dois novos

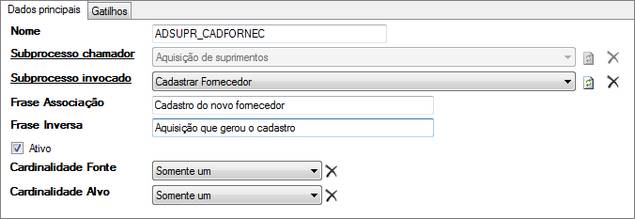

12. Crie e configure uma Associação entre os dois fluxos:

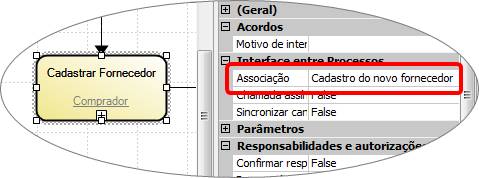

Configuração do Subprocesso que será invocado

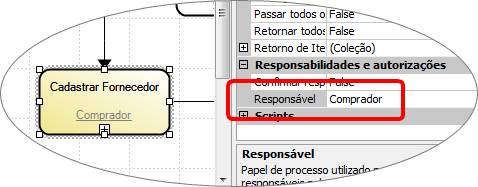

Além da configuração do fluxo que será invocado atribua também o papel Comprador como responsável.



Configuração de papel Responsável

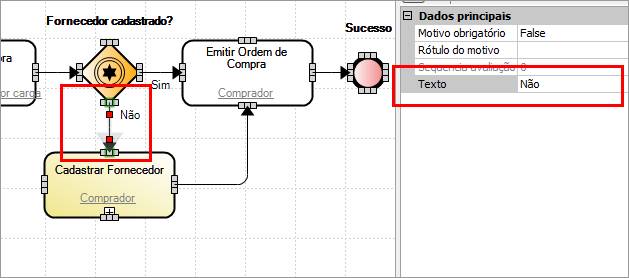

13. Selecione a alternativa da decisão de cadastro que atinge o subprocesso Cadastrar Fornecedor e preencha o campo Texto com o valor Não:



Alternativa para cadastrar fornecedor

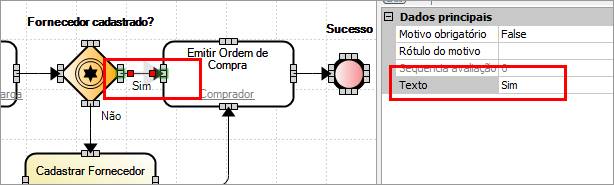

14. Selecione a alternativa da decisão de cadastro que atinge a tarefa Emitir Ordem de Compra e preencha o campo Texto como o valor Sim:



Alternativa para fornecedor já cadastrado

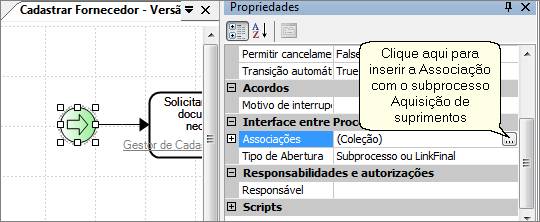

15. Retorne ao fluxo do processo Cadastro de Fornecedor e, no Link Inicial, selecione a Associação criada:



Na propriedade de Lista "Associações" do Link Inicial, adicione uma nova associação referenciando à criada neste tutorial. A associação aparecerá aqui utilizando a frase inversa:

Link Inicial de Cadastrar Fornecedor

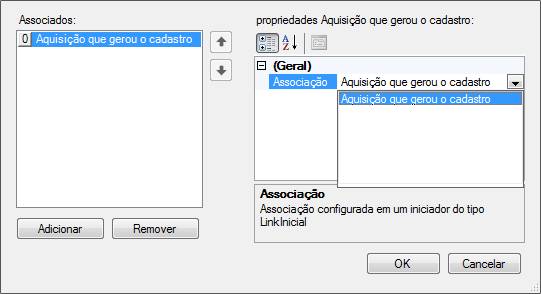

No dialogo de configuração de associação, clique no botão Adicionar e em seguida selecione a associação "Aquisição que gerou o cadastro". Observe que nesta listagem a Associação é exibida como a frase inversa da associação:



Adicionando uma Associação ao Link Inicial



Obserque que o Link Inicial já exibe o descritivo do subprocesso chamador (fonte):



Link Inicial com Associação



16. Valide a nova versão do processo:



Validação do Processo





17. Ative a nova versão do processo:



Ativação do processo
