Neste tópico vamos criar o fluxo do novo subprocesso onde será adicionado o evento inicial baseado em timer.

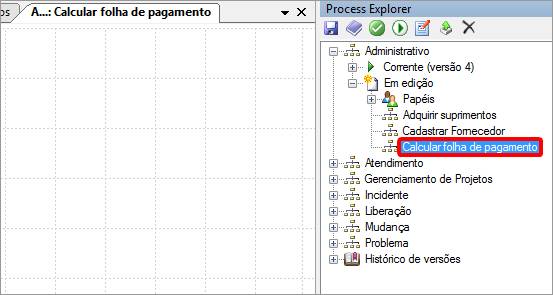

1. No Editor de Processos selecione o diagrama do subprocesso Calcular Folha de Pagamento:



Seleção do fluxo para edição

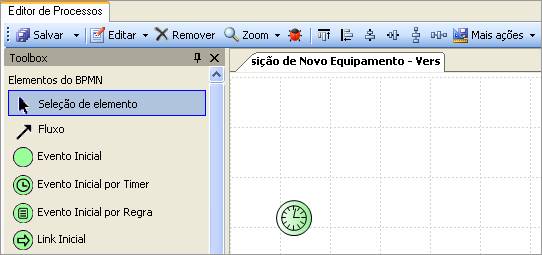

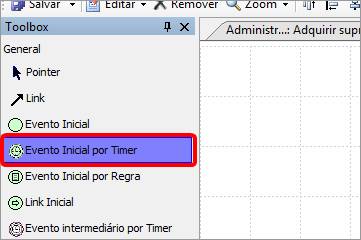

2. Na janela Toolbox selecione o elemento Evento Inicial por Timer e depois clique sobre o diagrama para finalizar a inclusão:



Inclusão do iniciador baseado em temporizador





Iniciador adicionado ao diagrama

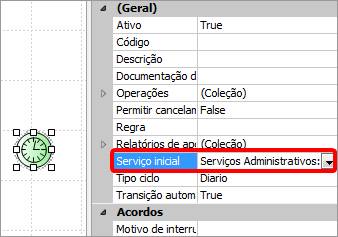

3. Defina o Serviço Inicial que será utilizado no iniciador como "Rotinas de RH":





Propriedade Serviço inicial

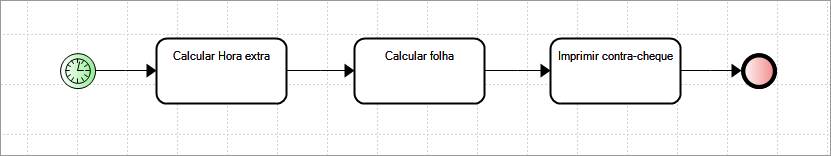

4. Utilize novamente o Toolbox para adicionar os elementos apresentados na figura abaixo:



Fluxo do novo subprocesso

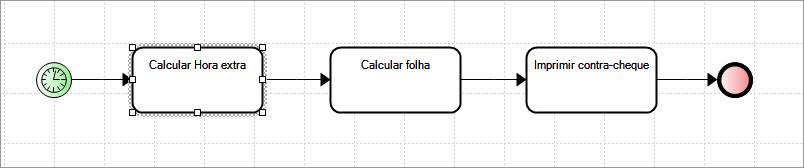

5. Selecione a primeira tarefa do diagrama:



Todos os elementos do diagrama selecionados

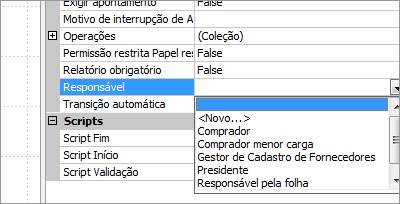

6. Selecione a janela de Propriedades e no atributo Responsável selecione a opção <Novo>



Preenchimento do campo Responsável

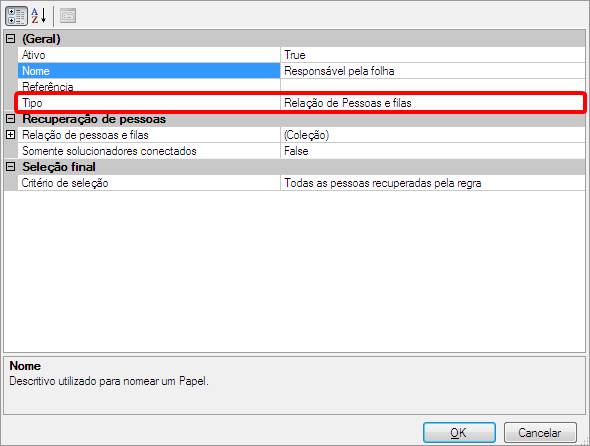

No novo diálogo de criação de papéis informe o seguinte campo destacado na figura:





Novo papel da pessoa responsável pelo cálculo da folha

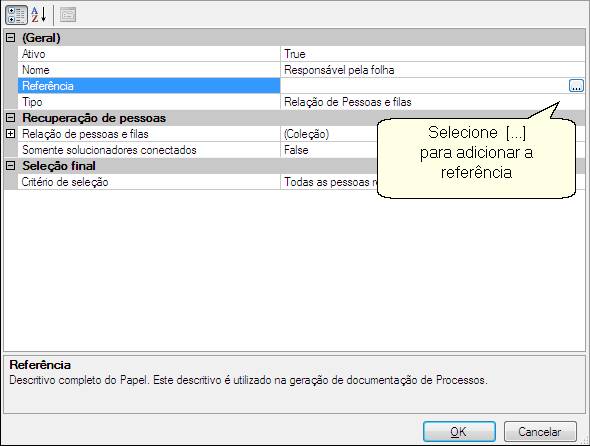

Selecione o campo Referência e proceda como indica a figura abaixo:



Adicionar referência ao novo papel







No novo diálogo preencha como na figura e click em OK:



Preenchimento de referência

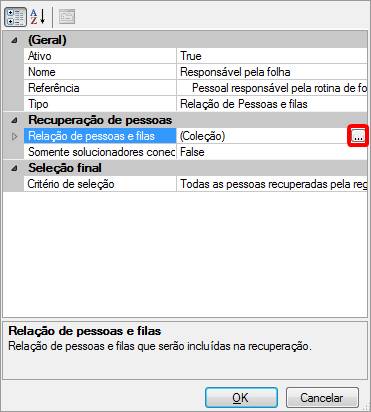

Em seguida, clique em Coleção em Relação de pessoas e filas para adicionar as respectivas pessoas neste papel:



Botão para adicionar Pessoas à relação do Papel

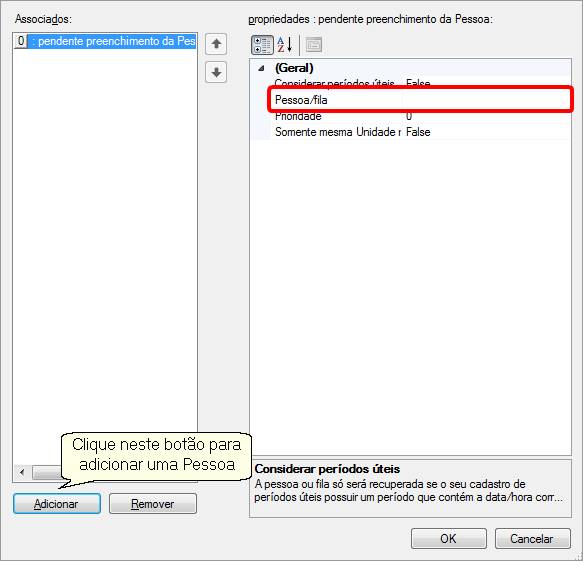

Será aberta uma nova tela, onde deverão ser inseridas as devidas Pessoas. Para isso, basta clicar em Adicionar na tela.





Relação de Pessoas e Filas

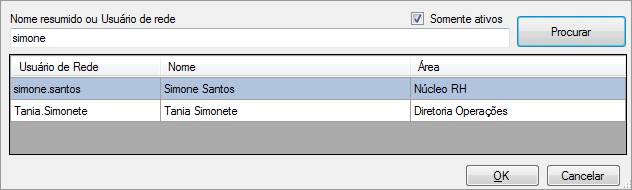

Clicando em Pessoa/fila, será aberta uma nova caixa de seleção com filtro para a pesquisa por um filtro. Neste caso, iremos adicionar Simone Santos:





Seleção de Pessoa/Fila





Confirme todas as alterações realizadas na caixa de diálogo e a propriedade Responsável já estará configurada na primeira tarefa do diagrama:

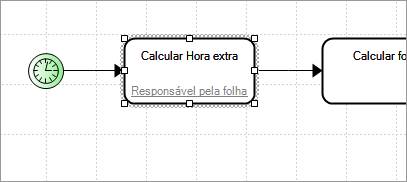

Responsabilidade configurada na primeira tarefa

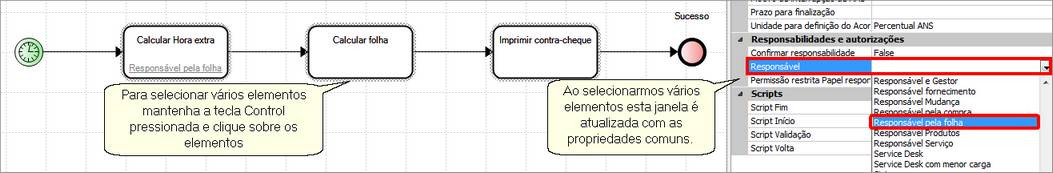

7. Aperte a tecla Control e selecione as duas próximas tarefas para definirmos também as responsabilidades. Para isso, modifique a propriedade Responsável para Responsável pela folha







Seleção de vários elementos no diagrama

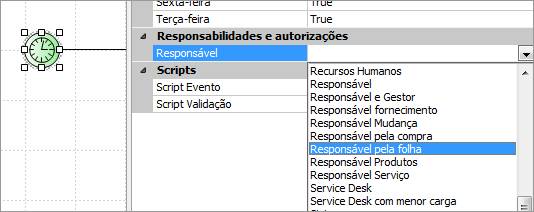

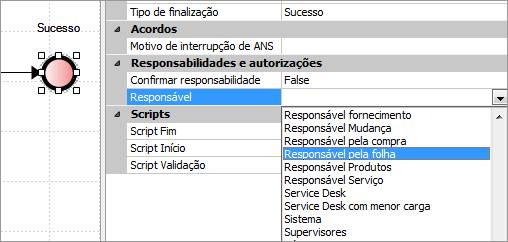

8. Defina a propriedade Responsável para Responsável pela folha também no iniciador e finalizador



Atualização da propriedade no iniciador



Atualização da propriedade no finalizador





9. Selecione o iniciador por timer e exiba a janela de propriedades e realize a configuração de acordo com a sequência de telas:

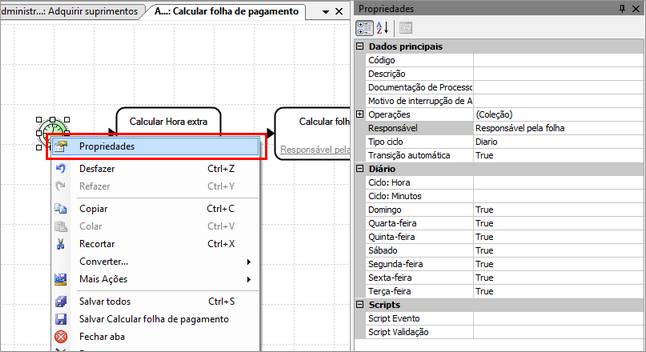

Configuração do iniciador por timer





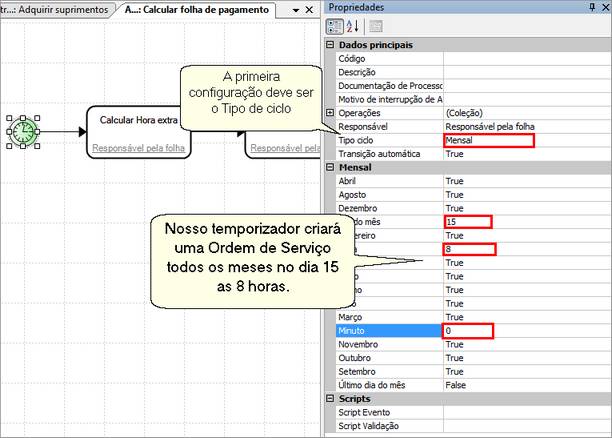

Configuração do ciclo

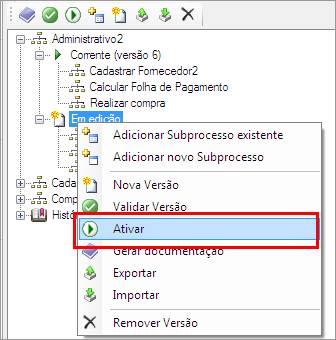

10. Salve todas as modificações pendentes e ative a versão em edição:



Ativação do novo Subprocesso
