O objetivo deste tópico é construir o fluxo de um subprocesso simples utilizando os principais elementos do BPMN para esta finalidade. Ao término do tópico teremos o seguinte fluxo para o novo subprocesso:





Fluxo que será criado



Adicionar um Iniciador

A primeira tarefa na elaboração do fluxo de um Subprocesso é adicionar um evento iniciador. Este tipo de evento determina regras aplicadas a abertura de uma Ordem de Serviço deste tipo.



No nosso exemplo utilizaremos um Iniciador Manual que corresponde ao ícone presente na janela Toolbox. Siga os seguintes passos para adicionar o iniciador:

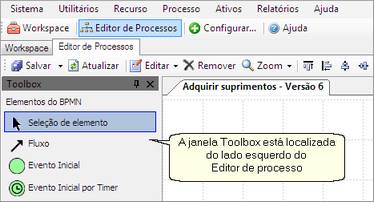

Janela Toolbox

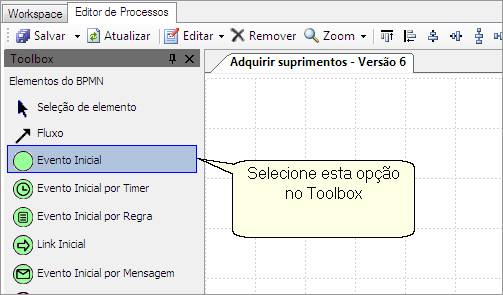

Seleção do Evento inicial da janela Toolbox

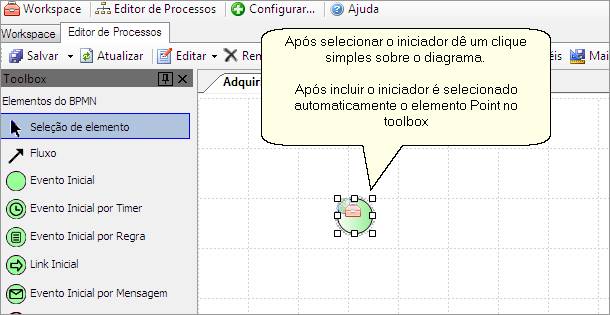

Inclusão do Evento inicial no fluxo







Adicionar uma Tarefa

No próximo passo vamos adicionar uma atividade do tipo Tarefa onde será configurada uma ação e responsabilidade do processo.



1. Selecione a janela Toolbox:



Janela Toolbox

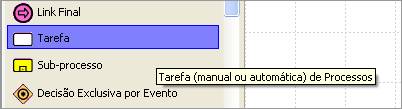

2. Na janela Toolbox clique no ícone Tarefa:



Seleção de tarefa na janela Toolbox



3. Sobre o diagrama do fluxo utilize um clique simples para incluir a tarefa:

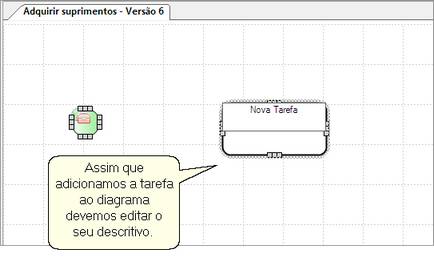

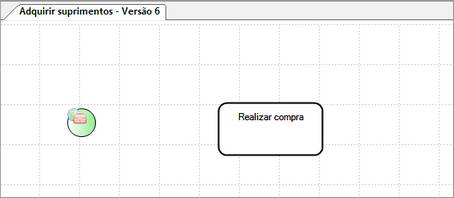

Inclusão de tarefa no fluxo





4. Preencha o descritivo com o texto Realizar compra e depois clique em algum ponto do diagrama para finalizar o modo de edição:



Alteração no descritivo de tarefa



Seguindo o objetivo de montar um fluxo simples vamos agora adicionar um Evento Finalizador seguindo os seguintes passos:



1. Selecione a janela Toolbox:



Janela Toolbox



2. Na janela Toolbox clique no ícone Evento Final:



Seleção de evento final na janela Toolbox



3. Sobre o diagrama do fluxo utilize um clique simples para incluir o finalizador:

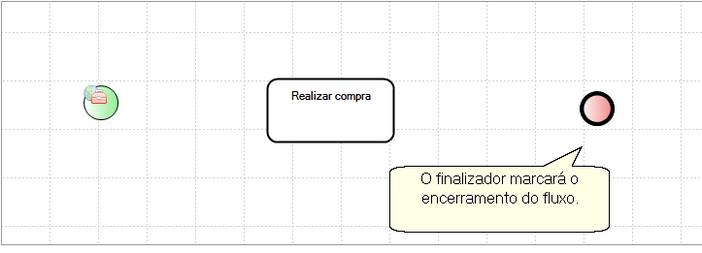

Inclusão do evento final no fluxo



Correlacionando os elementos do fluxo



Vamos agora configurar os fluxos entre estes 3 elementos adicionados ao fluxo. Para isto siga os seguintes passos:

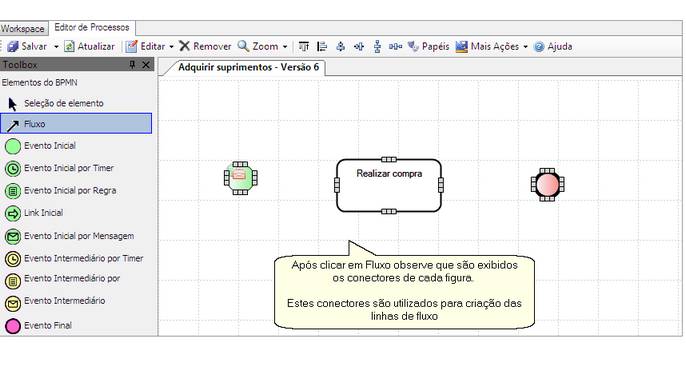

1. Na janela Toolbox clique no ícone Fluxo:





Seleção de Fluxo na janela Toolbox

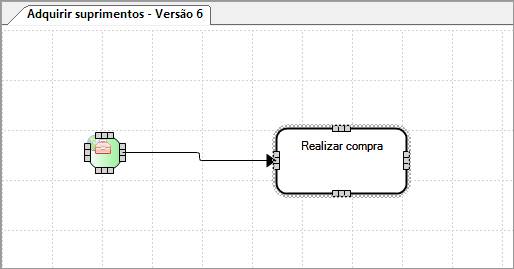

2. Clique sobre um dos conectores do evento inicial com o botão esquerdo do mouse e mantendo este botão pressionado arraste a nova linha até um dos conectores da tarefa Realizar compra:



Inclusão de fluxo relacionando evento inicial e tarefa no fluxo



3. Crie o fluxo entre a tarefa Realizar compra até o finalizador utilizando o mesmo procedimento acima:

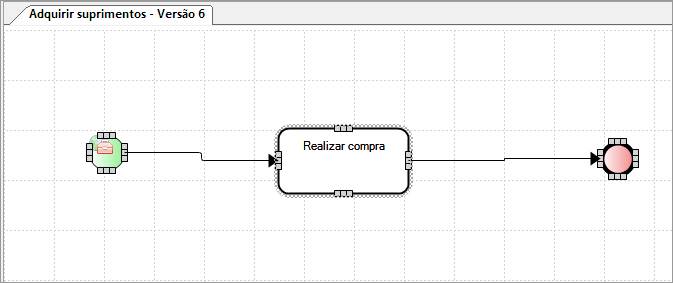

Inclusão de link de fluxo relacionando tarefa e evento final no fluxo



Definindo a Entrada de Dados



Nosso fluxo terá como entrada o descritivo da solicitação e uma justificativa que serão informados no início do processo. Siga os próximos passos para configurar esta entrada de dados:



1. Na janela Toolbox selecione o ícone Entrada de Dados:



Seleção de entrada de dados no Toolbox



2. Clique sobre o iniciador manual para incluir o Data Object de Entrada de Dados:

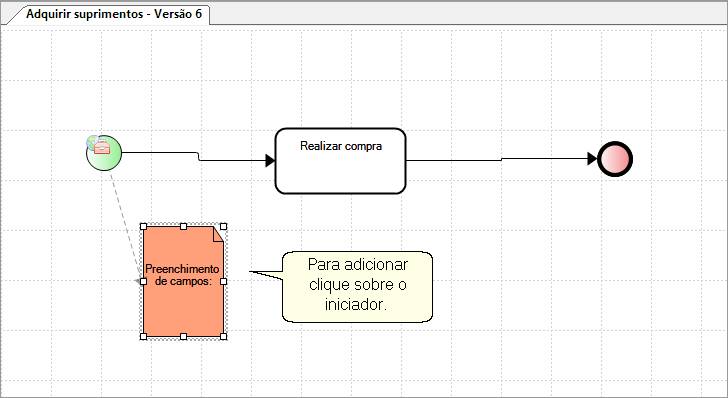

Inclusão de entrada de dados no fluxo



3. Selecione o novo objeto de Entrada de dados e com o botão direito do mouse acesse a opção Propriedades do menu de contexto:

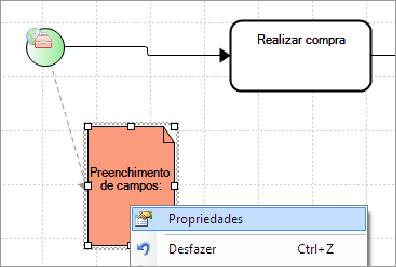

Propriedades da entrada de dados

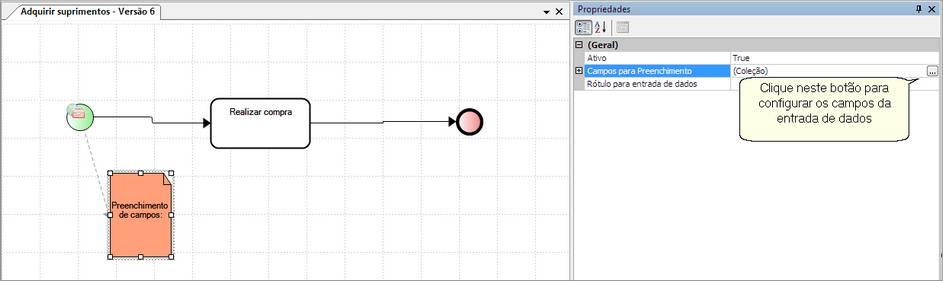

4. Na janela de Propriedades clique no botão para configurar os campos da entrada de dados:



Configuração dos campos de preenchimento nas entradas de dados

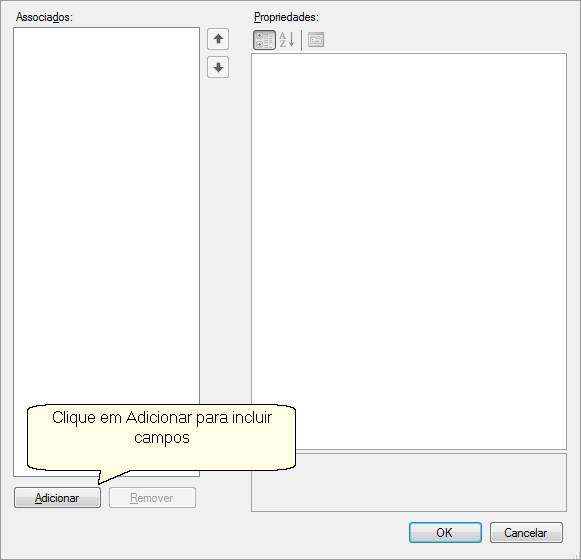

5. No diálogo de configuração de campos clique no botão Adicionar localizado no canto inferior esquerdo:



Campos que devem ser preenchidos pelo usuário ou solicitante



6. No campo adicionado pelo passo anterior selecione o item Descrição detalhada no campo Nome:

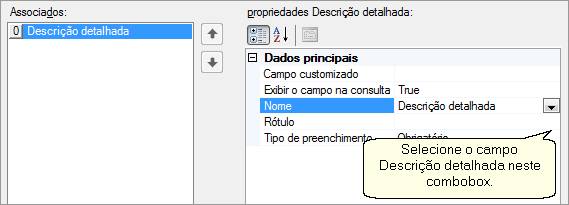

Seleção do nome do campo da entrada de dados



7. Adicione um novo campo conforme a figura abaixo:

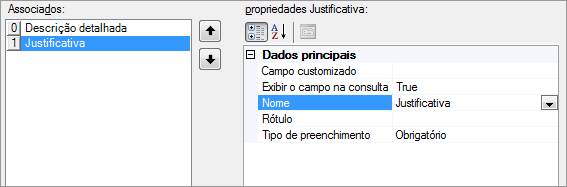

Inclusão de outro campo para entrada de dados

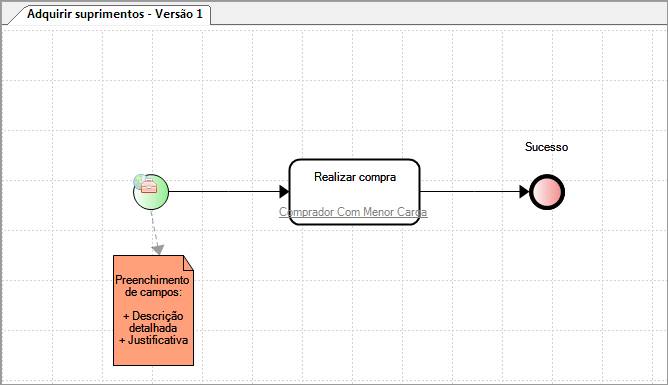

Após finalizar todos os passos com sucesso teremos o seguinte resultado parcial do nosso fluxo:

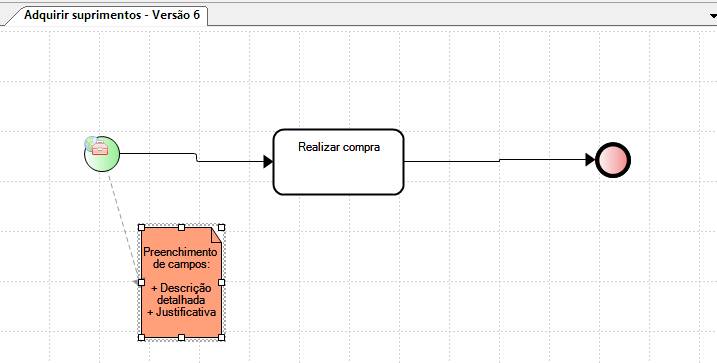

Fluxo ao final da configuração

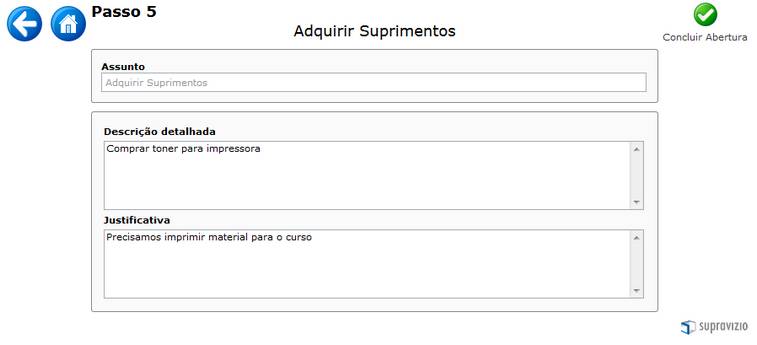

Importante: a entrada configurada nesta etapa será exibida na tela de criação de solicitações valendo a mesma regra para as telas de Portal e Workspace (aplicação Windows):



Resultado esperado no Portal para a configuração de Entrada de dados





Configuração de Responsabilidades



A configuração de responsabilidade permite definir pessoas ou equipes que devem realizar atividades diversas no processo. A partir da configuração de responsabilidades a Máquina de Processos do Supravizio orquestrará o fluxo de trabalho entre estes indivíduos.



No BPMN a configuração de responsabilidades é realizada por uso de Papéis de Processos. No Supravizio podemos criar um papel da seguinte forma:



1. Selecione a tarefa Realizar compra, na janela de Propriedades acesse as opções do campo Responsável e neste campo selecione o item <Novo...>:

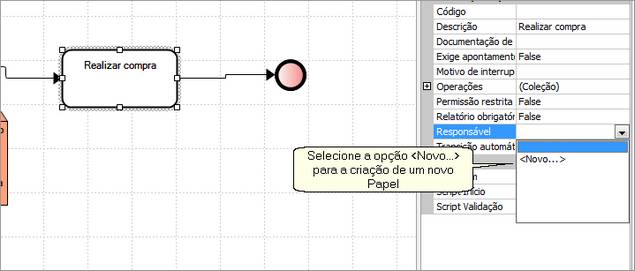

Especificar novo tipo de responsável para tarefas





Observação: o cadastro de papéis também poderá ser realizado através do botão Papéis:



Acesso ao cadastro de Papéis

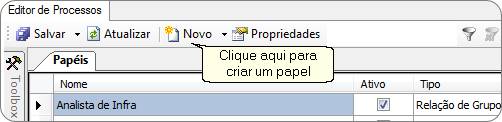

Para adicionar um novo papel através desta tela, clique em Novo:



Inclusão de novo papel



2. Configure o novo papel com o seguinte conteúdo:

2.1. Configure o Nome do papel e o Tipo:

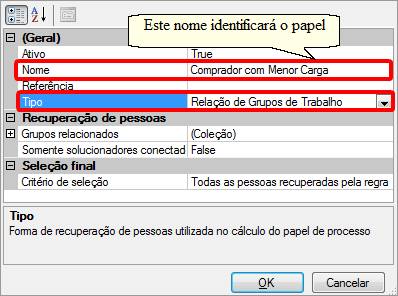

Novo Papel

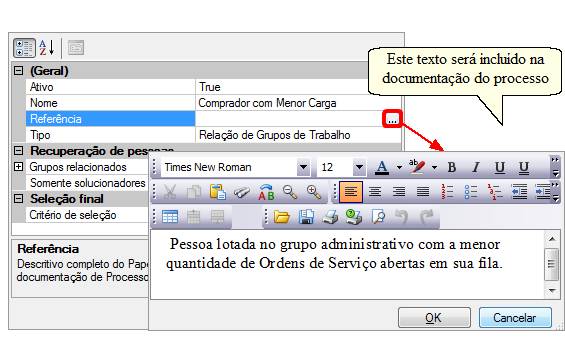

2.2. Configure a referência (documentação):



Adicionando Referência ao novo Papel

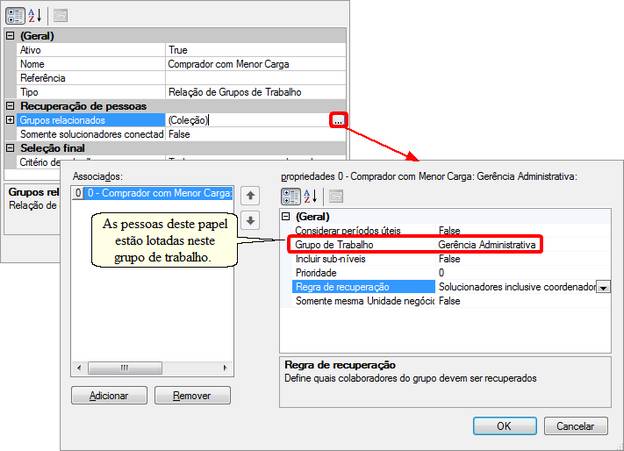

2.3. Configure os Grupos Relacionados:



Relação de grupos que define a regra de recuperação de solucionadores

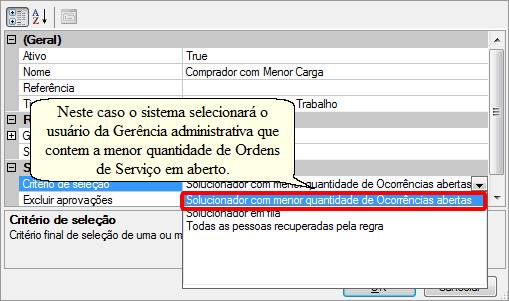

2.4. Configure o Critério de Seleção:



Novo Papel

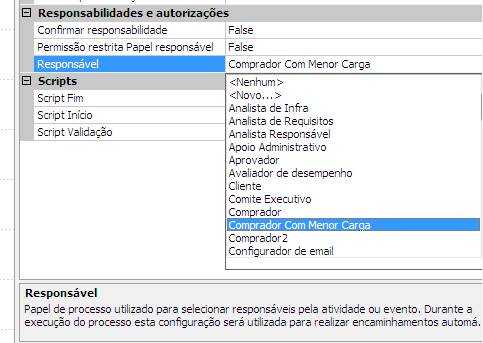

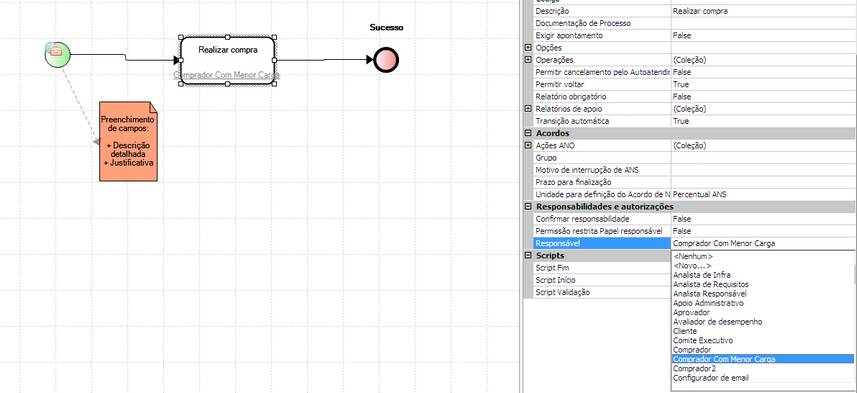

3. Retorne ao Editor de Processos, selecione a tarefa Realizar Compra do processo, visualize a janela de Propriedades e acesse as opções do campo Papel responsável:



Adicionar o papel no processo



No combobox da figura anterior selecione o item Comprador com menor carga.





4. Retorne ao diagrama do subprocesso e selecione o iniciador e em seguida acesse a janela de Propriedades:



Configuração do responsável inicial





Finalizada a configuração do fluxo partiremos para a próxima etapa que é a ativação do processo.
